液壓系統中順序閥的工作原理和分類作用

（１）順序閥的功用和分類：
① 順序閥是控制液壓傳動系統各執行元件先后順序動作的壓力控制閥 ，實質上是一個由壓力油液控制其開啟的二通閥 。
② 順序閥根據結構和工作原理不同 ，可以分為直動型順序閥和先導型順序閥兩類 ，一般使用直動型順序閥 。

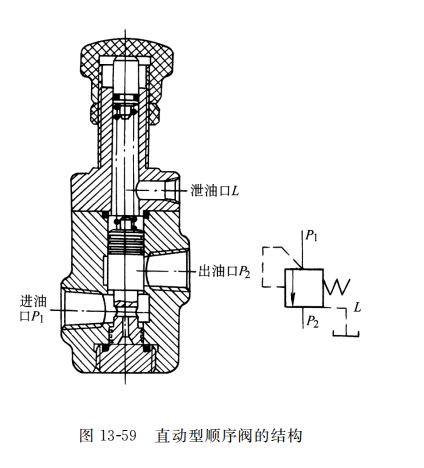

（２）直動型順序閥的結構和工作原理：直動型順序閥的結構如圖13-59所示，其結構和工作原理都和直動型溢流閥相似。壓力油液自進油口 P１ 進入閥體，經閥芯中間小孔流入閥芯底部油腔，對閥芯產生一個向上的液壓作用力。當油液的壓力較低時，液壓作用力小于閥芯上部的彈簧力，在彈簧力作用下，閥芯處于下端位置，P１ 和 P２ 兩油口被隔開。 當油液的壓力升高到作用于閥芯底端的液壓作用力大于調定的彈簧力時，在液壓作用力的作用下，閥芯上移，使進油口 P１ 和出油口 P２ 相通，壓力油液自 P２ 口流出，可控制另一執行元件動作 。

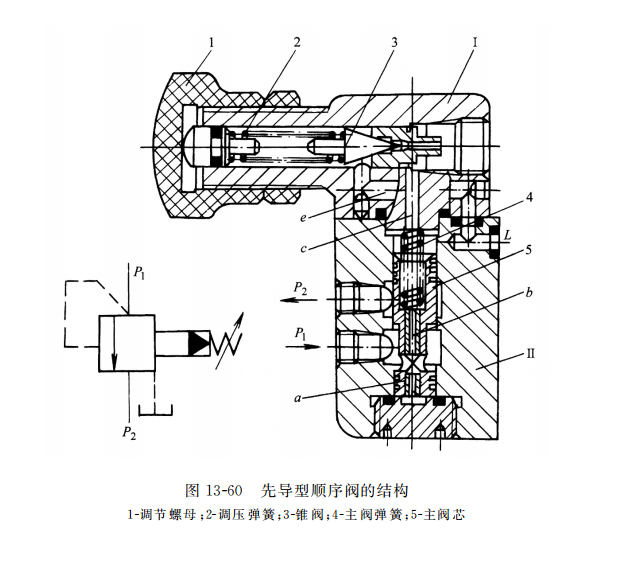

（３）先導型順序閥的結構和工作原理：先導型順序閥的結構如圖13-60所示，其結構與圖13-55所示的先導型溢流閥相似，所不同的是先導型順序閥的出油口 P２ 通常與另一工作油路連接，該處油液為具有一定壓力的工作油液，因此需設置專門的泄油口 L，將先導閥 Ⅰ 溢出的油液輸出閥外。先導型順序閥的閥芯啟閉原理與先導型溢流閥相同。如將出油口 P２ 與油箱接通，先導型順序閥可用做卸荷閥。

（４）順序閥與溢流閥的主要區別：
① 溢流閥出油口連通油箱，順序閥的出油口通常是連接另一工作油路，因此順序閥的進、出口處的油液都是壓力油。
② 溢流閥打開時，進油口的油液壓力基本上是保持在調定壓力值附近，順序閥打開后 ，進油口的油液壓力可以繼續升高。
③ 由于溢流閥出油口連通油箱，其內部泄油可通過出油口流回油箱，而順序閥出油口油液為壓力油，且通往另一工作油路，所以順序閥的內部要有單獨設置的泄油口（圖13-59中的 L）。
