力士樂子母葉片泵的工作原理是什么呢？

相信大家應該都很熟悉力士樂葉片泵吧，也了解其工作性能原理。對于有些顧客來說不知道知不知道是否會對子母葉片泵這種泵熟悉呢？當然力士樂子母葉片泵在工作的時候是有一定的原理，那么力士樂子母葉片泵的工作原理是什么呢？下面澳托士的技術員為大家介紹一下主要力士樂子母葉片泵的工作原理如下：

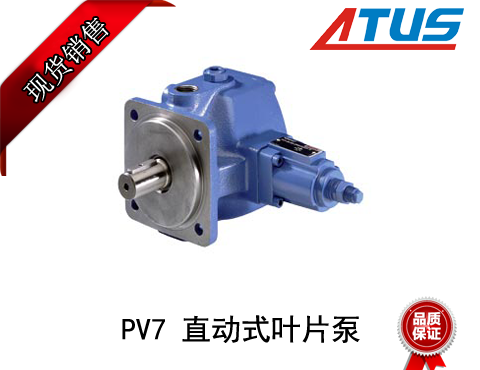

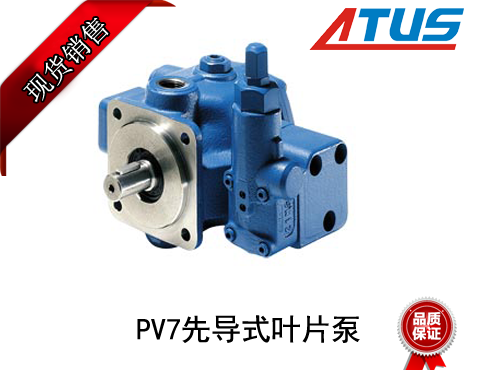

一、內反饋限壓式變量葉片泵

作用力Fx 配油盤中線相對于定子中線順轉向偏轉了θ角。排油p對定子的作用力F便在定子中線方向產生分力Fx。當Fx小于補償器彈簧預緊力時:

1、定子與轉子的偏心距保持最大值。

2、泵的Q隨排出p增加而稍有降低，如特性曲線中AB段所示當排壓大于PB時， Fx增大使定子向減小e的向移動，泵的Q即隨排壓增加而迅速降低。當升到Pc時，e減小，Qt=漏泄量，則Q=0，有Pmax。調節螺釘6和3，增大彈簧預緊力，PB, Pc 增大，特性曲線BC段右移。彈簧剛度越小，則BC段越陡， Pc 與PB, 越接近。螺釘3可變泵的最大e，而改變Qmax，AB段就上下平移。內反饋限壓式變量泵只能單向變量。

二、單作用葉片泵的工作原理定子內腔型線是圓，轉子軸與定子偏心。逆時針回轉時，工作V右半轉增大，左半轉V 減小。從兩側配油盤的吸、排口吸排油。兩相鄰葉片轉到吸、排油口間的密封區時，所接觸定子曲線不是與轉子同心的圓弧。密封區的圓心角略大于相鄰葉片所占圓心角。 葉間工作V 先略有增大，然后略有縮小，會產生困油現象，但不太嚴重。通過在排出口邊緣開三角形卸荷槽的方法即可解決。定子、轉子和軸承受徑向力作用，屬非卸荷式葉片泵。工作P不宜太高，Q的均勻性也比雙作用差。移動定子可改變偏心的方向及大小，可做成n恒定而Q可變的雙向或單向的無級變量泵。其中用得較多的是限壓式變量葉片泵。

三、雙葉片泵的工作原理

1、定子: 1）兩段長半徑圓弧 2）兩段短半徑圓弧 3）四段過渡曲線。

2、轉子: 有若干葉槽，內有葉片。旋轉時，葉片受離心力及液壓力作用下，外頂定子內壁，并在槽內往復滑動。

3、配油盤: 在定子和轉子兩側，盤上有兩對吸、排口，在定子、轉子、葉片和配油盤之間形成若干個工作空間。葉片由短轉向長半徑時,葉片間V增大，P降低，經配油盤吸油。葉片由長向短半徑時,葉片間V減小，經配油盤的排出口排油。當葉片位于密封區時,正好將吸、排口隔開，葉片間V不變，沒有困油問題。轉子轉一周，每工作V都吸、排兩次。
